1、产品简介
GLLI-0/3N（自动重合闸型）塑壳式剩余电流�；て�(以下简称保护器),内部由三相四线或三相四极、热磁式、电子式过流�；さ目掌；て髯槌伞Ｄ谥玫缍僮飨低撑浜系缱拥缏罚楹铣赡茏远稀⒎终�，有漏电、过流、短路�；すδ�，工作电流在100A以下的，有综合�；すδ艿谋；ぷ爸�。部分产品留有RS-485通信及远程分断接口。http://180.178.35.170
产品符合GB14048.2标准的要求。部分产品支持DL/T645-07多功能电能表通信协议。
2、产品用途
产品用于额定工作电压380V/50Hz，工作电流100A以下，三相四线、三相三线动力及2V单相照明电路中，作人畜接触带电体起间接补充�；な褂�。产品对供电线路、用电设备有漏电、过载、短路�；ぷ饔谩２方峁箍煽�，安装方便，适用于工矿企业,移动用电场所，农村电网的多级�；�。并可作为预付费电度表控制开关和各种远程控制开关之用。
产品在供电线路中根椐需求可作总�；�，也可作分路�；ぃ煌萍瞿髂┘侗；�。
3、技术参数
3.1 额定工作电压： AC 380V/50Hz
3.2 额定电流：AC 160A、0A（63A、100A）可调
3.3 额定辅助电源电压： AC 2V/50Hz
3.4 额定剩余动作电流：100mA、300 mA、 500 mA
3.5 额定剩余不动作电流：50mA、150mA、250 mA
3.6 额定极限短路分断能力：10kA
3.7 额定剩余动作电流分断时间：0.2s、0.4s
3.8 重合闸时间：s ～ 60s
3.9 动作特性：AC型
3.10 运行状况：电动步进自动合闸锁定，工作时节电无声

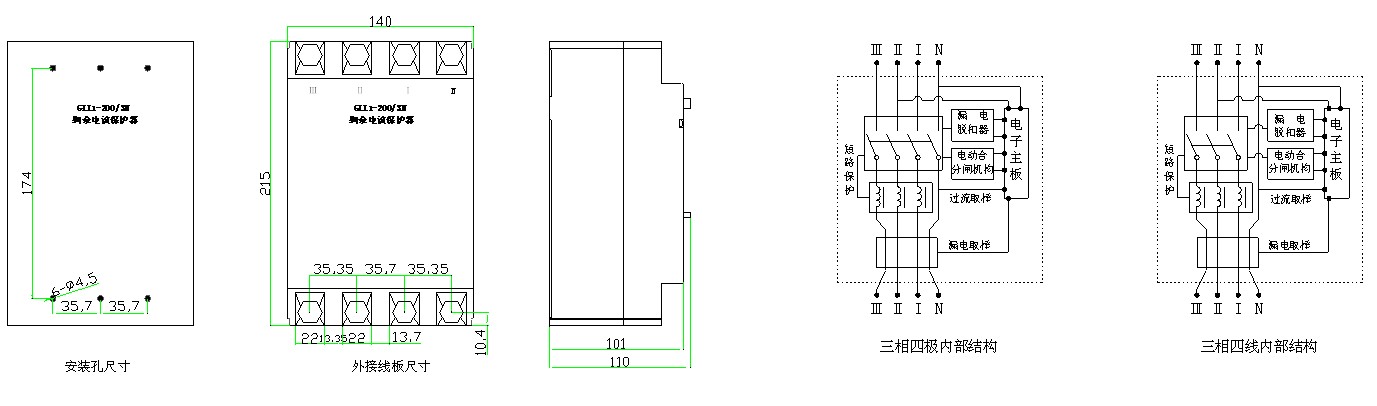

4、产品尺寸与结构
5、工作条件
5.1 适应在环境温度为-5℃- +40℃；相对湿度＜90%；海拔不超过 00米。
5.2 �；て饔Π沧霸诟稍�、通风、防尘、防止有害气体、远离磁场、防止震动、太阳直晒，雨水侵蚀，固定在一定高度便于操作的地方。
6、安装�；て�
6.1 请参照�；て鹘酉咄冀酉�。
6.2 保护器应垂直安装，严禁水平或倒置安装，用螺钉通过安装孔固定。
6.3 产品上侧Ⅲ、Ⅱ、Ⅰ、N为电源进线侧,分别对应相线A、 B、 C和电源中性线（零线）N，下侧Ⅲ、Ⅱ、Ⅰ、N为负载侧接线。
6.4 电源进出线应选用足够面积的过渡接线装置或导线(导线截面积，100A>25（35、50）mm2)，进出导线的绝缘电压大于500V，以满足�；て骷坝没Ц涸氐氖褂靡蟆�
6.5 接线螺丝力度要适度，以防止接线螺丝松动，烧坏接线端装置。
7、功能介绍与操作使用
显示窗口说明：[非数显型无此显示窗口]见附录
工作电流显示代号： A 单位A.
辅助电源电压显示代号： U 单位V
剩余电流显示代号： L 单位mA
因漏电或过流动作后，�；て魇牍芟允韭┑绲缌骰蚬鞫鞯缌髦担谙乱淮魏险⑹弊远�。
远程控制接口：（根据用户要求定制）接线端有四个接线孔，上端的两个接线孔为RS-485通讯接口，下端两个为远控接口
7.1 三个断开指示，显示保护器的内部工作状态，弹出为断开，吸入为接通。
7.2 手动断开：在无辅助电源或电源电压有故障及其它紧急情况下，强行按手动断开按钮，�；て髂苎杆俣峡�。不再自动重合闸。
手动断开后，面板的红色电源开关也要及时断开，防止由于电源停电复送电造成二次合闸。
7.3�；て髡娑恢甘镜谱饔茫�
电源指示绿灯亮――表示电源侧电源接通；
合闸指示红灯亮――表示面板电源开关置于接通位置时，经内部电动操作合闸运行15秒后，三个断开指示吸入，内部开关触点已接通并向负载送电。
7.4 漏电试验按钮：用来试验�；て魇欠裾９ぷ�。
7.5 剩余电流调节设定：当保护器面板上拨码开关内的设定数字为1、2、3、4、5分别表示�；て鞯亩疃ㄊＳ喽鞯缌魑�100mA、0mA、300mA、400mA、500mA；0档时表示�；て鞯亩疃ㄊＳ喽鞯缌魑�500mA。当�；て髅姘迳喜β肟啬诘纳瓒ㄊ治�6、7、8、9时，表示附设功能。
7.6工作电流设定拨码开关：
用于设定保护器的工作保护电流值。当�；て髅姘迳喜β肟啬诘纳瓒ㄊ治�1、 2、 3、 4依次分别表示额定工作电流为63A、100A、160A 、0A；当�；て髅姘迳喜β肟啬诘纳瓒ㄊ治�5、6、 7、 8、 9时，表示附设功能。
7.7内藏三个功能开关功能如下：
1漏电保护退出：当�；た夭Φ酵顺鑫恢茫；て魑蘼┑绫；すδ�，只做过流及短路�；び谩�
注意：退出功能除专业人员在检修电路故障时使用外，其他人员请勿使用此功能。
2 过流退出选择：当保护开关拨到退出位置，,�；て魑薰鞅；すδ埽蛔雎┑缂岸搪繁；び�。
3动作时间0.2s、0.4s选择：当您将�；て饔糜诜致繁；な毖∮枚魇奔�0.2s；当您将�；て饔糜谧鼙；な�，将动作时间调到0.4s。
7.8 送电、试验
7.8－1 经检查接线无误后方可送电试验，接通供电侧电源，�；て髅姘迳系牡缭唇油ǖ屏�，再接通�；て魃系暮戏终⒖�，经15s后，三个断开指示自动吸入，其保护器内部已接通（此时应能听到“啪”的一声合闸声），合闸送电灯亮，并向负载侧送电。
7.8－2试验：轻按漏电试验按钮，保护器应立即分断.经过s-60s重合闸后，5s内在按漏电试验按钮，保护器应立即分段，合闸送电灯灭，数码管显示漏电动作值，并闪烁，不再自动合闸。
7.9 产品在按规程安装送电试验正常后，应将功能开关盖板用封签封上，非专业人员不得擅自打开。
8、敬告
8.1本产品功能选择请按GB13955-05《剩余电流动作保护装置安装和运行》或DL/T499-01《农村低压电力技术规程》中相关要求使用。
8.2请您严格按照相关规程对本�；て鹘邪沧�、试验、使用，并定期定量试验，（建议一周作一次以上试验，并作书面记录），新安装的剩余电流�；て�、需要专用的剩余电流保护器测试仪，进行测试（本产品漏电的动作特性受供电线路质量影响，测试时要加以注意）。发生异常情况，请查清是供电线路故障，还是�；て鞴收�，如是�；て鞴收�，应更换正常的�；て�。
8.3本产品在电网中作总保护和分路�；な褂茫匀诵笤诘厣辖哟ゴ缣遄骷浣硬钩浔；�。人畜在零线与火线，火线与火线间触电不起�；ぷ饔�。
8.4 应经常检查接线是否牢固，以防松动烧坏接线装置及保护器。
8.5 N线严禁漏接或错接，严禁跨越�；て鹘酉�，严禁在负载N侧重复接地。
8.6需要检修线路时，将保护器的电源开关置于断开位置，确认�；て髂诓靠囟峡�。再用万用表或其他方式测试负载侧有无电压，并做好接地，方可进行。
8.7 �；て鞯母ㄖ缭碅C2V接在�；て髂诓康蘑�、N线上，检修时保护器的Ⅱ、N，可供AC2V电源，进行验证�；て鞯南喙匦阅堋�
8.8 保护器如有异常现象，要及时退出运行，交有资质的人员维修正常后再使用。
8.9非专业人员请勿擅自打开保护器。如需检修，请将产品交与专业人员维护。请保护好合格证，以便追溯；本产品自售出后一年内，确因质量问题，本公司实行三包。
8.10由于火灾、雨水侵蚀、雷击、地震、外力撞击，电压异常、保护器接线错误，接线松动造成烧坏接线端装置等以上非质量原因造成的产品损坏本公司不提供产品退换，提供维修，三包期过后本公司仍负责维修服务，本公司收取相关费用。
